Perché i cavi elettrici sono di vari colori?

Photo credit Depositphotos

L’importanza dei colori dei cavi elettrici

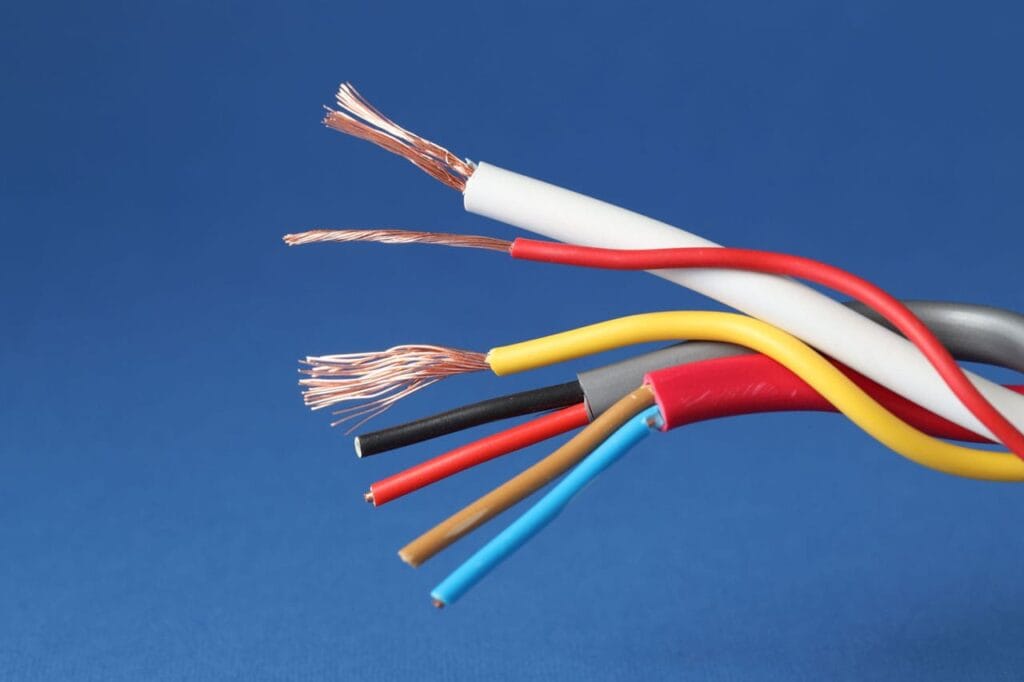

Se apri una scatola di derivazione, vedrai che i cavi del tuo impianto elettrico sono di tanti colori diversi. Non si tratta di una scelta estetica o casuale: ogni colore ha un significato preciso e rappresenta una funzione specifica nel sistema elettrico. Comprendere questa codifica cromatica può salvarti da errori potenzialmente pericolosi e aiutarti a dialogare meglio con i professionisti del settore.

La codificazione dei colori nei cavi elettrici rappresenta un vero e proprio linguaggio universale che permette l’identificazione immediata della funzione di ciascun conduttore. Questa standardizzazione non è nata per caso, ma dalla necessità di prevenire incidenti mortali e garantire installazioni sicure in tutto il mondo.

Immagina di dover intervenire su un quadro elettrico con decine di cavi tutti dello stesso colore: identificare la fase, il neutro e la terra diventerebbe un’operazione lunga e rischiosa, richiedendo strumenti di misura per ogni singolo conduttore. La codificazione cromatica elimina questa problematica, permettendo anche in condizioni di scarsa illuminazione o stress di riconoscere istantaneamente il tipo di conduttore.

Dal punto di vista della sicurezza, i colori prevengono quegli errori di collegamento che potrebbero causare cortocircuiti, sovraccarichi o, nel peggiore dei casi, folgorazioni. Un tecnico esperto può lavorare più velocemente e con maggiore precisione quando i cavi sono correttamente colorati, riducendo i tempi di intervento e minimizzando i rischi.

La standardizzazione cromatica facilita inoltre la manutenzione degli impianti nel tempo. Quando un elettricista diverso da quello che ha realizzato l’impianto deve intervenire per riparazioni o modifiche, può comprendere immediatamente la logica dell’installazione senza dover tracciare ogni singolo conduttore.

La normativa sui colori dei cavi elettrici

La codificazione dei colori è regolata da precise norme tecniche il cui scopo è garantire la sicurezza e l’uniformità degli impianti elettrici. In Italia vige la norma CEI 16-4 che recepisce la norma europea IEC 60446.

Queste regole esistono per un motivo molto semplice: evitare che si possa rimanere folgorati a causa di un errore di identificazione dei cavi. Quando tutti i professionisti seguono gli stessi standard cromatici, chiunque intervenga su un impianto può riconoscere immediatamente quale cavo fa cosa, riducendo drasticamente i rischi di incidenti.

Nel corso del tempo le normative sui colori sono cambiate e potresti trovare negli impianti più datati colorazioni diverse da quelle attuali. Negli impianti realizzati con normative precedenti, il neutro poteva essere di colore blu scuro e la terra gialla, invece degli attuali blu chiaro e giallo-verde.

Questa situazione crea una complicazione pratica: negli impianti più vecchi o in quelli parzialmente rinnovati, possono coesistere colorazioni diverse. Per questo motivo un elettricista esperto deve sempre verificare con i suoi strumenti l’effettiva funzione di ogni cavo, indipendentemente dal colore che vede.

Rispettare gli standard non è facoltativo: è un obbligo di legge. Un impianto con cavi colorati in modo scorretto non può ottenere la certificazione di conformità e rappresenta un pericolo concreto.

Quali sono i ruoli dei diversi colori dei cavi elettrici

Nel sistema elettrico moderno, ogni colore ha un ruolo specifico e inequivocabile. Il giallo-verde identifica sempre e solo il conduttore di protezione (terra o PE – Protective Earth). Questo conduttore ha la funzione vitale di scaricare a terra eventuali dispersioni, proteggendo persone e apparecchiature dalle folgorazioni. Non deve mai essere utilizzato per altre funzioni e la sua continuità deve essere garantita in tutto l’impianto.

Il blu chiaro identifica il conduttore neutro (N), che nei sistemi monofase completa il circuito elettrico insieme alla fase. Nel sistema trifase, il neutro rappresenta il punto di equilibrio del sistema e normalmente non è percorso da corrente quando i carichi sono bilanciati. La sua interruzione accidentale può causare squilibri pericolosi nel sistema.

Per quanto riguarda i conduttori di fase (L), la normativa prevede colori specifici:
• marrone per la fase in sistemi monofase o per L1 in sistemi trifase
• nero per L2 nei sistemi trifase
• grigio per L3 nei sistemi trifase.

Questi conduttori trasportano la tensione elettrica e rappresentano il maggior pericolo in caso di contatto accidentale. La loro corretta identificazione è fondamentale per ogni tipo di intervento.

Esistono poi colori utilizzati per funzioni speciali: il bianco viene spesso impiegato per circuiti di comando e segnalazione a bassa tensione, mentre il rosa può identificare circuiti di sicurezza o emergenza in impianti industriali complessi.

Nel settore automotive e in alcune applicazioni specifiche, potresti incontrare anche il rosso per l’alimentazione positiva in sistemi a corrente continua, ma questa convenzione non si applica agli impianti civili tradizionali.

La corretta interpretazione di questi colori ti permette di comprendere immediatamente la natura di ogni conduttore, ma ricorda che la verifica strumentale rimane sempre indispensabile prima di qualsiasi intervento.

L’importanza di affidarsi a professionisti qualificati

Anche se ora conosci il significato dei colori dei cavi, questo non significa che tu possa intervenire autonomamente sull’impianto elettrico. L’elettricità non perdona gli errori e le conseguenze di un intervento sbagliato possono essere tragiche: folgorazione, incendi, danni agli elettrodomestici e invalidazione delle assicurazioni.

Un elettricista qualificato possiede competenze che vanno ben oltre la conoscenza dei colori dei cavi. Sa calcolare le sezioni dei conduttori in base ai carichi, conosce le tecniche di posa sicure, è aggiornato sulle normative vigenti e dispone degli strumenti di misura professionali necessari per verificare la correttezza degli impianti.

La normativa italiana è molto chiara su questo punto: tutti gli interventi sugli impianti elettrici devono essere eseguiti da imprese abilitate, iscritte alla Camera di Commercio per l’attività di installazione impianti. Solo questi professionisti possono rilasciare la Dichiarazione di Conformità (DiCo), documento indispensabile per dimostrare la regolarità dell’impianto.

Anche interventi apparentemente semplici come sostituire una presa o aggiungere un punto luce richiedono competenze specifiche: bisogna verificare la portata dell’impianto esistente, scegliere i componenti appropriati, garantire i gradi di protezione necessari e rispettare le distanze di sicurezza.
Inoltre, un professionista sa riconoscere situazioni di pericolo che sfuggirebbero a un occhio inesperto: conduttori sottodimensionati, collegamenti allentati, messe a terra inefficaci o impianti realizzati con tecnologie obsolete. La sua esperienza gli permette di prevenire problemi futuri e di suggerire miglioramenti che aumentano la sicurezza e l’efficienza energetica.

Conclusioni

La codificazione cromatica dei cavi elettrici rappresenta un sistema di sicurezza fondamentale che protegge tanto i professionisti quanto gli utilizzatori finali degli impianti. Comprendere il significato di ogni colore ti aiuta a essere più consapevole del funzionamento del tuo impianto elettrico e a comunicare meglio con i tecnici specializzati.
Tuttavia, questa conoscenza non deve mai trasformarsi in un invito al fai da te elettrico.

Quando hai dubbi sul tuo impianto elettrico o noti anomalie come interruttori che scattano frequentemente, prese che scaldano o odori sospetti, contatta immediatamente un elettricista qualificato.

Domande frequenti

Se trovo cavi con colori diversi da quelli standard, cosa devo fare?
Interrompi immediatamente qualsiasi intervento e contatta un elettricista qualificato. Potrebbero essere impianti realizzati con normative precedenti o, peggio, installazioni non conformi. Solo un professionista può verificare la situazione con gli strumenti appropriati.

È vero che il cavo giallo-verde non porta mai corrente?
In condizioni normali il conduttore di terra non dovrebbe essere percorso da corrente, ma in caso di guasto può trasportare correnti molto elevate per brevissimi istanti. Non toccarlo mai e non utilizzarlo per altri scopi: la sua funzione di protezione deve rimanere sempre garantita.

Posso collegare un filo marrone al posto di uno nero in un impianto trifase?
No, assolutamente. Ogni conduttore deve rispettare rigorosamente il proprio colore: scambiare un marrone con un nero significa collegare male le fasi, creando squilibri nel sistema elettrico che possono danneggiare gli elettrodomestici e rendere pericoloso qualsiasi intervento futuro sull’impianto.
